Zprovoznění poškozeního projektoru - VANKYO Performance V700W

Tento článek navazuje na předchozí, ve kterých jsem řešil koupi, analýzu a následně objednání poškozeného displeje u projektoru VANKYO Performance V700W.

Chcete-li si články přečíst, přidávám odkazy níže.

První článek

Druhý článek

V tomto článku bych chtěl probrat, jak proběhla výměna LCD panelu a následném výsledku.

Rychlost dopravy

Nový displej jak jsem již v minulém článku uváděl jsem objednal na platformě Aliexpress. Balíček dorazil rychle od zaplacení objednávky. Dodací dobu uvádí prodávající v rozmezí od týdne po měsíc, což v mém případě splnil.

Balíček přišel za 14 dní od objednání a byl velmi pečlivě zabalen, na rozdíl od jiných Aliexpress výrobků.

Rozbalení

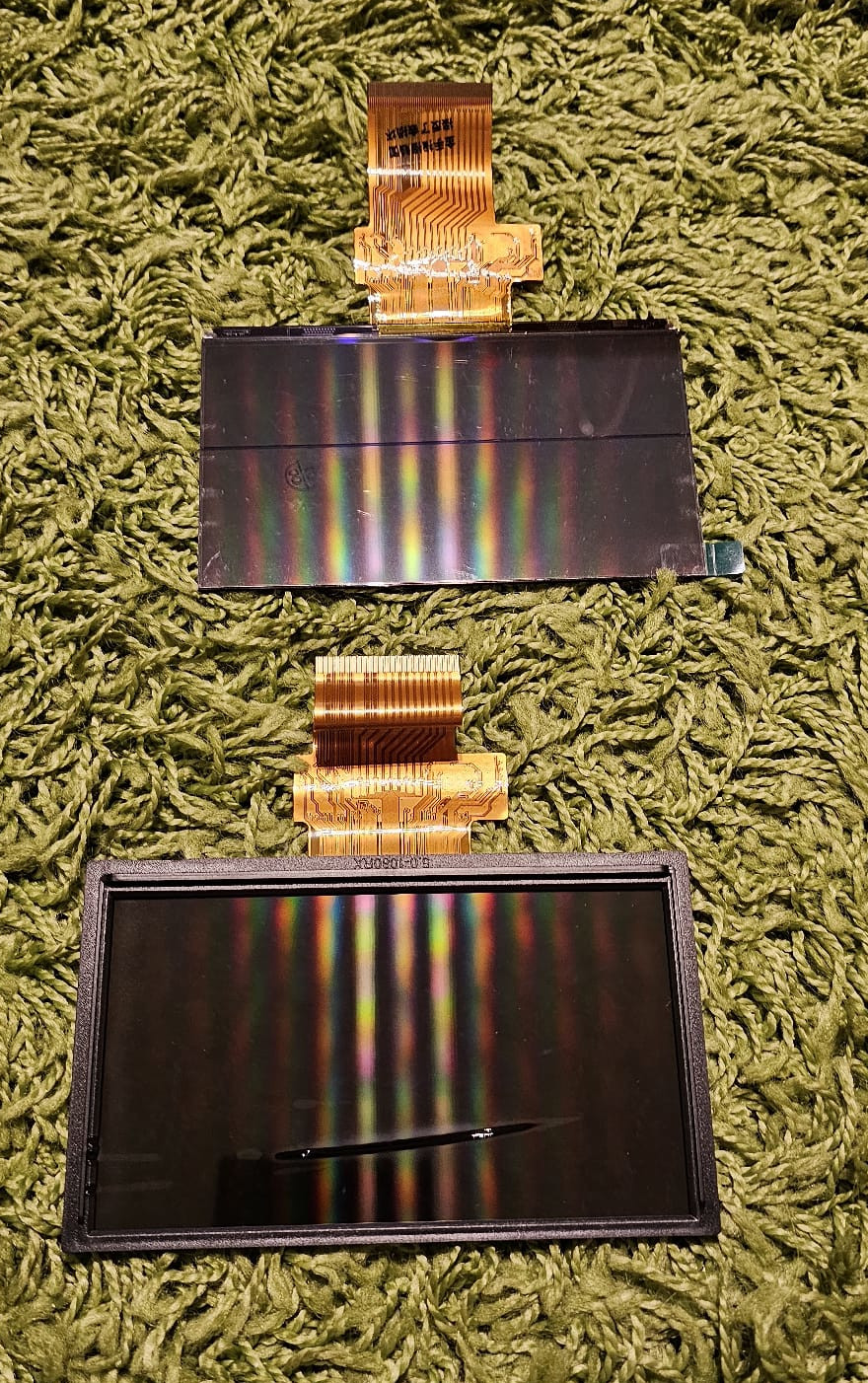

Porovnání nového a starého LCD panelu

Na obrázku výše můžete vidět již rozbalený nový LCD displej a pod ním starý. Na obrázků se starý nachází dole, je viditelně poškozený a je navíc oproti novému umístěn v rámečku.

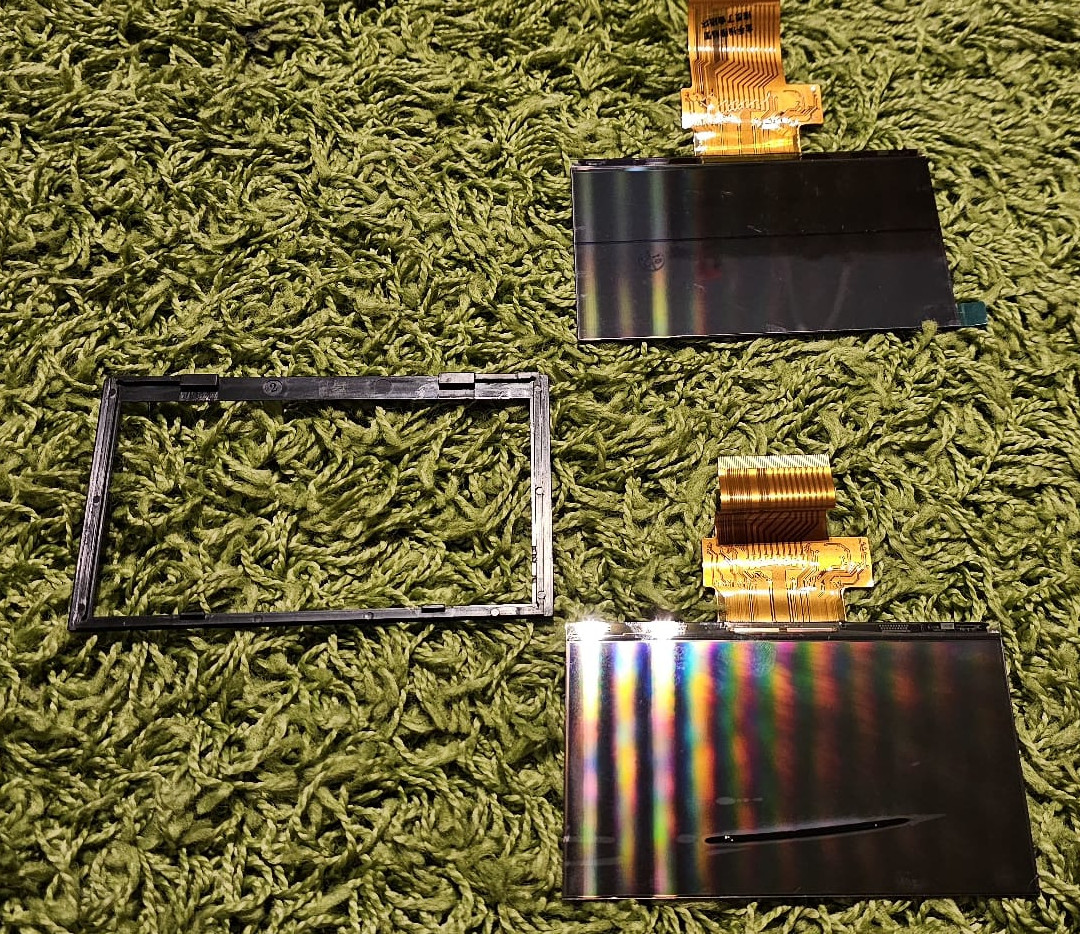

Průběh výměny rámečku

Rámeček na displeji byl pouze nacvaknutý, můžete si všimnout v horní a spodní části rámečku dvou paciček. Drží tak po zacvaknutí displej na místě. Díky tomu, že je rámeček z tenkého plastu, dá se snadno ohnout a displej tak lehce vyndat.

Je potřeba při vkládání nového displeje do rámečku dát si pozor, aby nedošlo k zašpinění LCD panelu. Nejen že špínu uvidíte na obrazu, ale i může následně způsobit poškození panelu, což je nežádoucí. Proto se obecně doporučuje opatrně manipulovat s jakýmkoliv displejem. V případě zašpinění je poté potřeba pečlivě vyčistit.

Složení projektoru

Po přendání rámečku na nový displej, můžeme nový displej již vrátit zpět do projektoru. Díky rámečku jde vložit pouze tak, jak je zamýšleno výrobcem. I tak je ale potřeba dát si pozor, aby byl displej správnou stranou v rámečku, jinak bude obraz otočen.

Během instalace jsem zjistil, že ohnout velký konektor tak, aby se nepoškodil je celkem výzva. Během ohýbání by na kabel neměl být vyvinut větší nátlak, aby vnitřní struktura nepopraskala.

Samotné zapojení je trochu obtížné, ale jakmile je kabel v konektoru, konektor se velmi snadno uzavře.

Před kompletním sestavením projektoru bych chtěl pouze zmínit, že je důležité zapojit zpět všechny kabely, které kvůli výměně byly potřeba vypojit. Během mého sestavování jsem zapomenul připojit kabel, který ovládá ostření. Projektor tedy byl bez ostření zcela nepoužitelný a musel jsem ho znovu rozebrat.

Závěrečné zhodnocení

Na závěr tohoto trojdílného článku bych chtěl zhodnotit opravu.

Za mě se oprava povedla a nebyla ani zas tak cenově nákladná. Na projektor, který nový stojí bez mála 4 000 jsem byl schopný ho opravil za dobré peníze. Další benefit, který z toho mám je to, mě obecně baví se vrtat v elektronice a v nejlepším případě je opravovat, proto jsem se také do tohoto projektu i pustil.

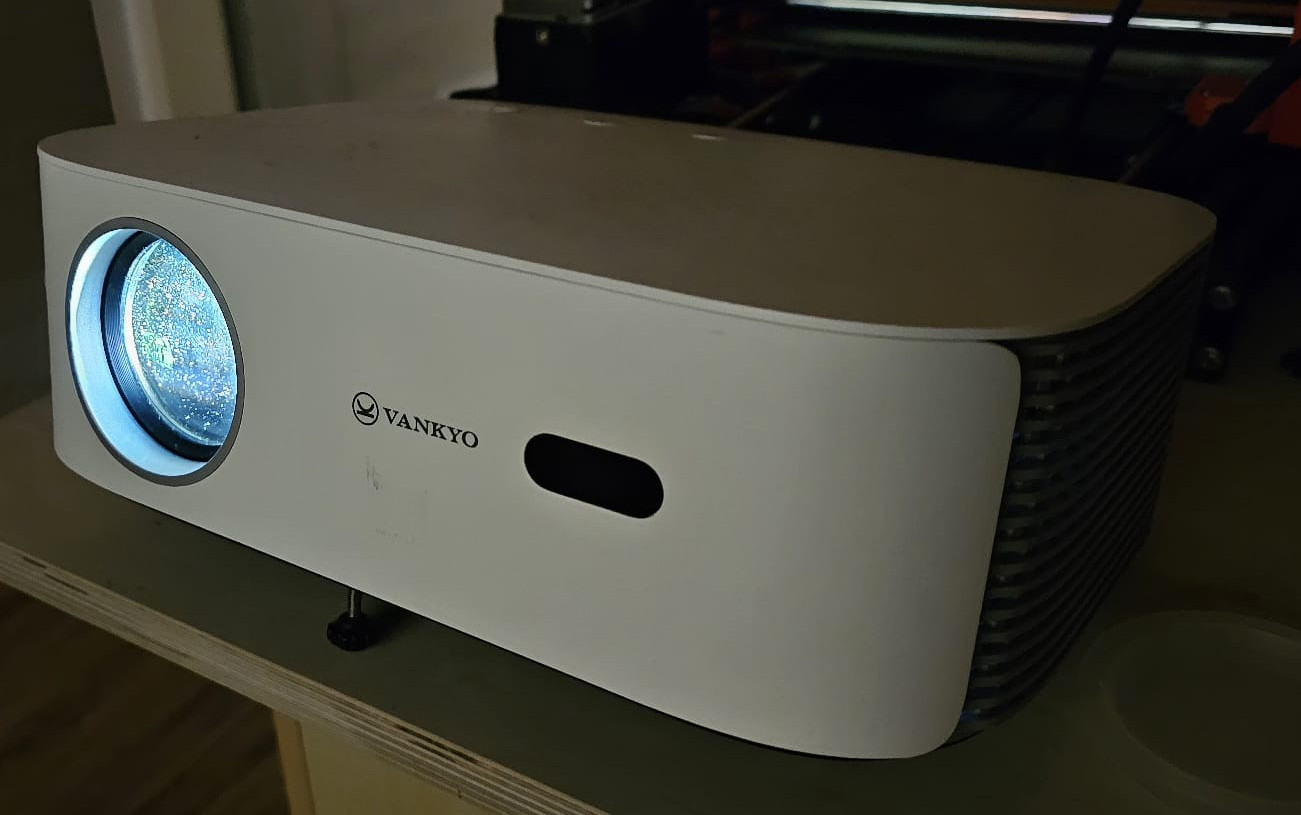

Projektor během promítání

Jak můžete na fotografii vidět, projektor funguje a promítá již obraz bez rušivého poškození. Otázkou zůstává jak dlouho to tak vydrží. Osobně doufám, že vydrží takto co nejdéle.

Ukázka obrazu projektoru

Aby se neřeklo, ukáži zde, jak projektor funguje s novým LCD displejem. Aktuální fotka je mírně zkreslená, jelikož doma nemám čistě bílou stěnu. Aktuální obraz, který můžete vidět výše se odráží od hnědé stěny. Díky tomu mi ale přijde, že jsou o hodně zvýrazněné barvy, jinak obraz vypadá relativně v pořádku.
