Analýza poškození projektoru - VANKYO Performance V700W

V předchozím článku, jsme si představili projektor VANKYO Performance V700W. (Odkaz na článek).

Jedná se o standardní projektor, který ve své cenové kategorii nabízí zajímavý obraz a například i zvukové podání. Chcete-li se více dozvědět o tomto konkrétním projektoru, přečtěte si předchozí článek zaměřený na jeho výbavu.

V tomto článku si popíšeme vadu, jak projektor otevřít a kde objednat vhodnou součástku, která do projektoru bude pasovat.

Otevření projektoru

Samotné otevření projektoru byl menší oříšek. Do projektoru je potřeba se dostat nedestruktivní metodou, takže je zapotřebí najít šroubky.

U tohoto projektoru jsou šroubky schovány.

Pohled na projektor ze spodní strany

Pod gumovými nožičkami projektoru se skrývá čtveřice šroubků, které drží pouze spodní plastový výlisek. Pokud chcete u projektoru například měnit prachový filtr, je zapotřebí dostat se alespoň sem.

Projektor bez spodní části

Zde se již dá dostat k filtru, který je umístěný před nasáváním vzduchu pro chlazení. U tohoto kusu jsem nenašel žádné větší nečistoty od prachu, takže filtr nebylo potřeba ani čistit.

Cesta do útrob projektoru

Nyní se již dá dostat poněkud snadno do vnitřku projektoru. Pokud se detailně podíváte na obrázek výše, uvidíte zde několik děr, ve kterých se skrývají šrouby. Ty již drží celé tělo projektoru v kuse.

Pro odšroubování je zapotřebí mít k dispozici dlouhý křížový šroubovák, který je dostatečně tenký.

Po vyšroubování zhruba devíti šroubků se již dostáváme k elektronice projektoru.

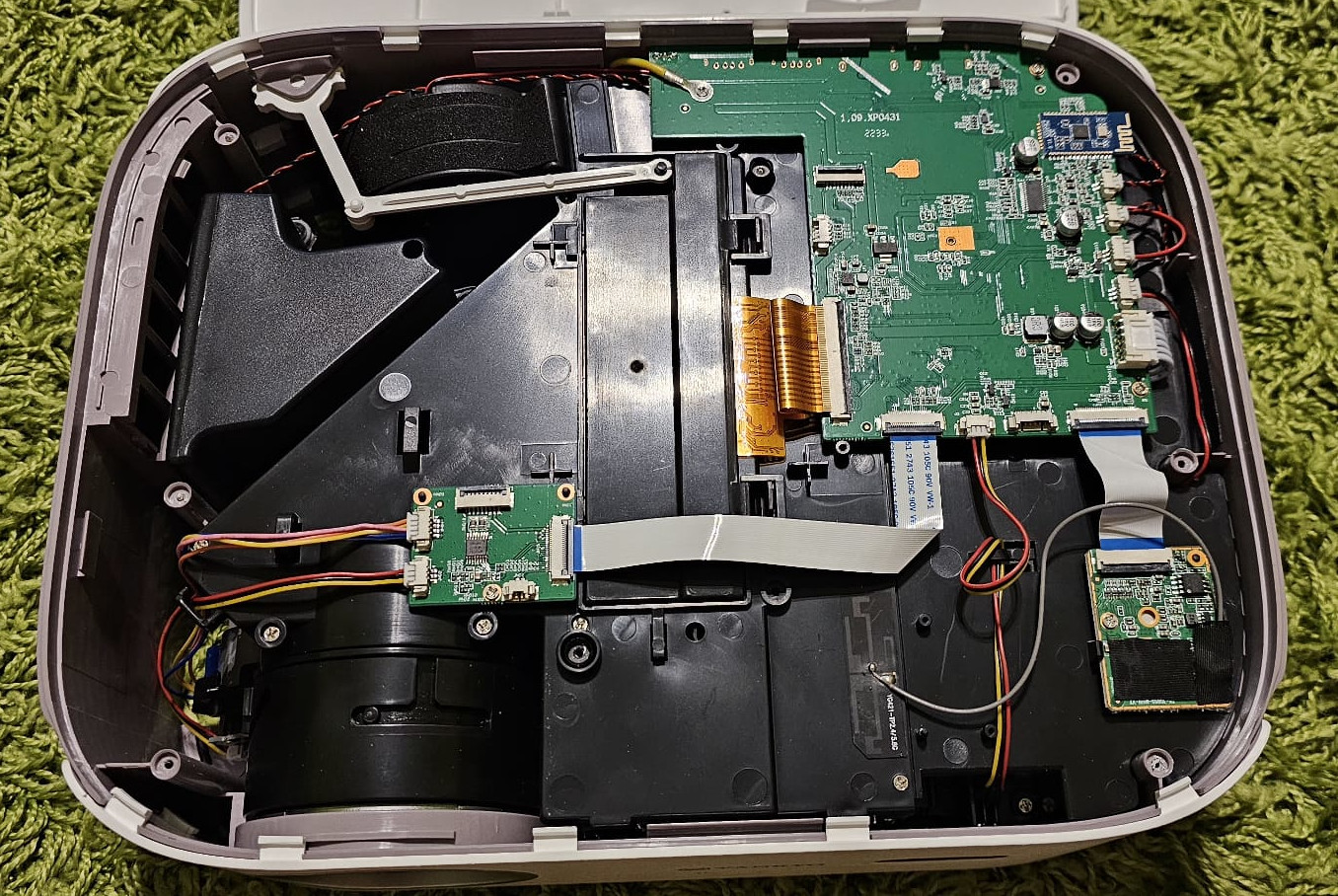

Odhalené obvody projektoru

Na obrázku výše můžete vidět jak vypadá elektronika projektoru.

V pravé horní části se nachází základní deska, která se stará o zpracování veškerých údajů (například z HDMI nebo USB). Deska dále také zpracovává například zvuk, který je u toho projektoru stero.

V pravém spodním rohu se nachází tištěný spoj, který se stará o bezdrátovou konektivitu. Ať už se jedná o Wi-Fi nebo Bluetooth.

Dlouhý kabel umístěný zhruba uprostřed projektoru se stará o přenos údajů, pokud chcete ostřit čočku projektoru.

Poslední nejvýraznější věc je připojený LCD display. Display je připojený přímo do hlavní desky obrovským 50 pinovým konektorem, který se stará o přenos údajů. Níže v článku je detailnější pohled na tento konektor.

Jak vyndat display

Uprostřed projektoru se nachází dvířka, která chrání display a čočku, čočka se stará o nastavení sklonu obrazu. Připojení této čočky si můžete všimnout nahoře vlevo, kde sklon lze ovládat ozubeným kolečkem.

Pro vyndání displaye je zapotřebí rozpojit zmíněný tenký kabel, který vede k ovládání hlavní čočky uprostřed projektoru. Pokud budete někdy rozpojovat tento plochý kabel, dejte si pozor. Konektory musíte vždy pečlivě odemknout!

V tomto případě se konektory odemknou směrem nahoru ze strany kabelu.

Složitější rozpojení poté přichází u konektoru k přenášení obrazu. Jedná se totiž o jiný typ konektoru. Tento konektor se odemkne tím, že se musí nadzvednout pravá černá část nahoru, podobně jako je tomu u předchozích konektorů

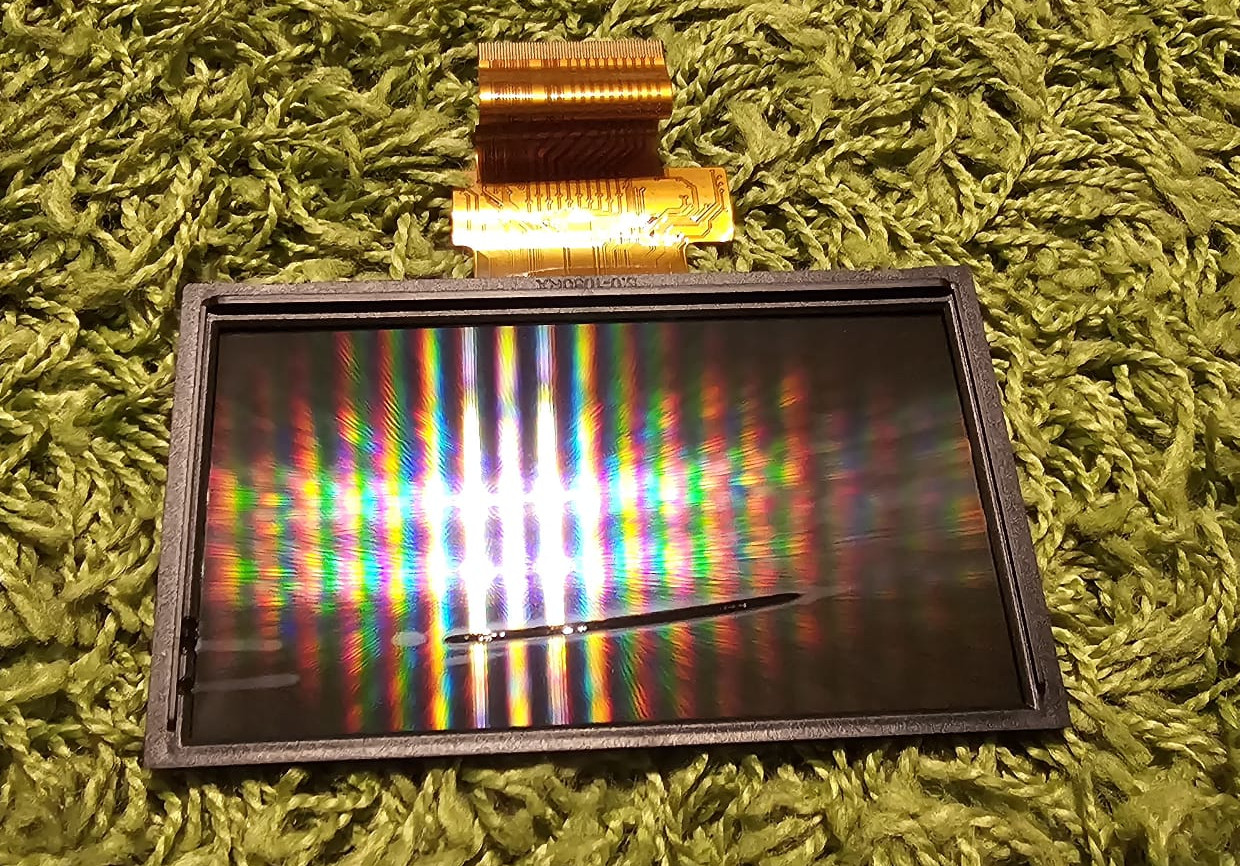

Pohled na poškozený display

Obrázek výše ukazuje vyndaný display, který je viditelně poškozen. I přes toto poškození ale dále fungoval a šlo ho s tímto vypálením používat.

Řešení v tomto případě je objednat nový. Bohužel tento nelze opravit.

Objednávka nového displaye

Po kratším průzkumu internetu jsem zjistil, že display se dá sehnat za výhodnou cenu pouze na Aliexpressu. Údaje o tom, o jaký typ se jedná jsou napsány z druhé strany kabelu propojující s hlavní deskou.

Konkrétně v tomto zařízení byl display s označením "FPC-CAFH028-V2". Proto jsem zvolil tento na Alliexpressu.

Vždy před nákupem se raději ujistěte vícekrát, že kupujete ten správný model. V této nabídce jsou 3 velikosti a je zapotřebí vybrat tu správnou. Jinak display nebude pasovat a celý nákup byl zbytečný.

Pro dnešní článek to je již vše, ale v příštím článku si ukážeme, jak vypadá nový display a jak projektor složit zpět.
