Multimetr pro začátečníky - Co s ním zvládnete a proč ho mít doma

Multimetr je univerzální měřicí přístroj, který by neměl chybět v žádné dílně, garáži ani v domácnosti kutila. Umožňuje měření různých elektrických veličin, jako je napětí, proud, odpor nebo dokonce kapacita a frekvence. V tomto článku se podíváme na základní funkce multimetru, jak jej správně používat a co s ním můžete měřit.

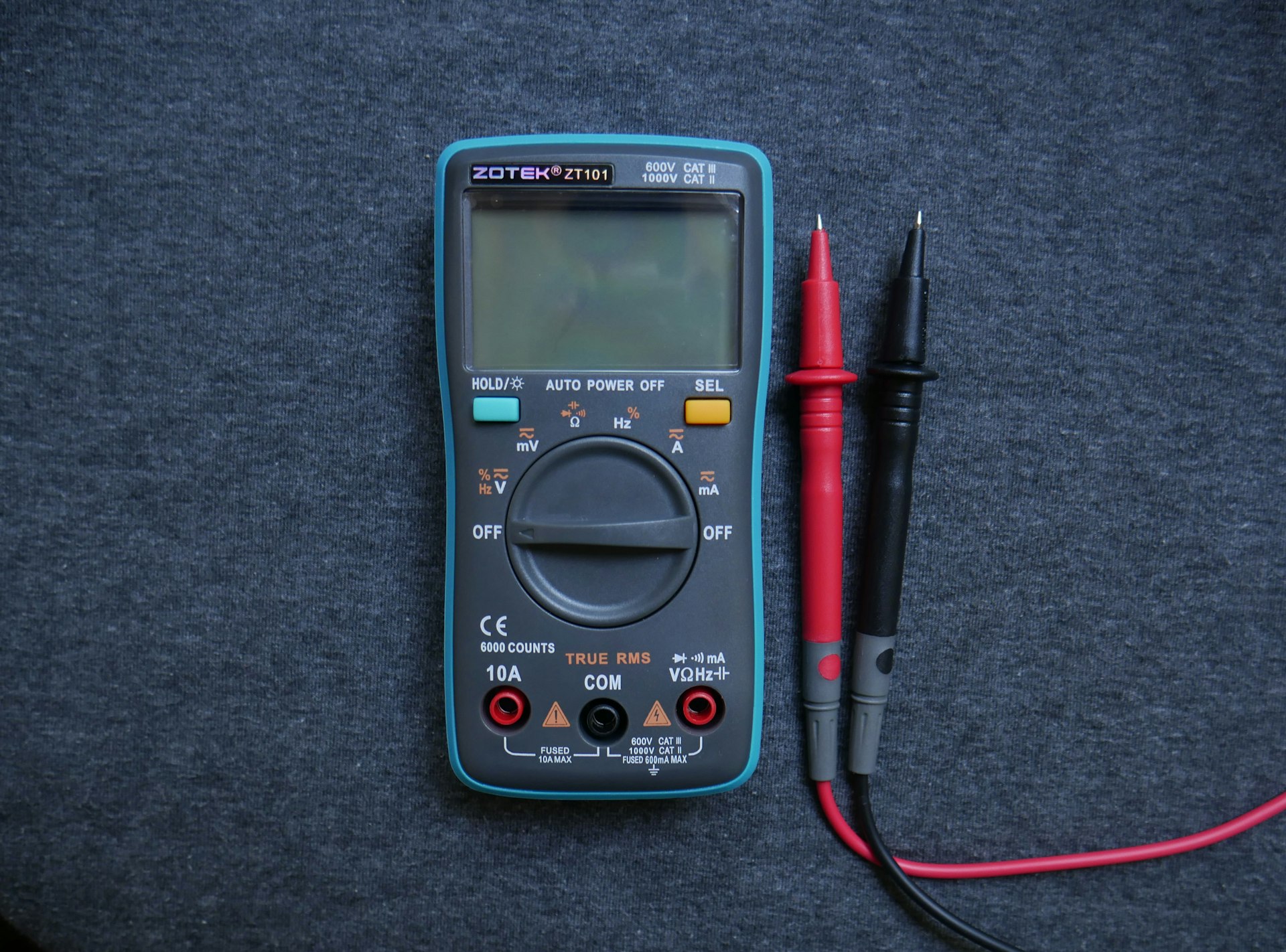

Ukázka digitálního multimetru [1]

Co je to multimetr

Multimetr je elektronický přístroj, který kombinuje funkce několika měřicích zařízení do jednoho. Existují dva hlavní typy:

• Analogový multimetr - ukazatel měření je mechanický, založený na ručičce, která ukazuje hodnoty na stupnici.
• Digitální multimetr (DMM) - modernější varianta, která zobrazuje hodnoty na digitálním displeji. Je přesnější a jednodušší na použití.

Základní funkce multimetru

Multimetry umožňují měření několika základních veličin:

• Napětí (V): Měří napětí v elektrických obvodech (stejnosměrné nebo střídavé).
• Proud (A): Umožňuje měřit elektrický proud tekoucí obvodem.
• Odpor (Ω): Slouží k měření odporu v komponentách, například v odporech.
• Kontinuita (bzučák): Pomáhá zjistit, zda je obvod propojený.
• Další funkce (u pokročilých modelů):
  • Kapacita (F)
  • Frekvence (Hz)
  • Teplota (°C/°F)

Jak používat multimetr

Nastavení multimetru

• Zapojte červenou sondu do konektoru označeného jako "VΩ" a černou sondu do "COM".
• Zvolte režim měření (např. napětí, proudu nebo odporu).

Měření napětí

• Přepněte multimetr do režimu DCV (stejnosměrné napětí) nebo ACV (střídavé napětí).
• Přiložte sondy k měřenému obvodu – červená na kladný pól a černá na záporný.

Měření proudu

• Přepněte u multimetru na režim A nebo mA.
• Zapojte multimetr do série s obvodem (tj. rozpojte obvod a vložte multimetr mezi přerušená místa).

Měření odporu

• Přepněte u multimetru na režim Ω.
• Přiložte sondy k součástce nebo obvodu. Obvod musí být odpojen od napájení.

Na co si dát pozor

• Maximální limity: Nepřekračujte maximální hodnoty uvedené na multimetru.
• Správná polarita: Dodržujte polaritu při měření napětí nebo proudu.
• Bezpečnost: Nikdy neměřte odpor v zapnutém obvodu.

Co všechno lze s multimetrem měřit

• Stav baterií a akumulátorů.
• Funkčnost elektrických spotřebičů.
• Kontinuitu kabelů.
• Diagnostika elektrických poruch v autech.
• Testování elektronických součástek, jako jsou odpory, kondenzátory nebo diody.

Závěr

Multimetr je všestranný nástroj, který ocení každý, kdo pracuje s elektrikou. Díky své univerzálnosti jej můžete využít k měření různých veličin a diagnostice problémů. Pokud s multimetrem teprve začínáte, doporučujeme zvolit digitální model, který je snadno ovladatelný a spolehlivý.
