Základní elektronická součástka - Co je odpor a jak funguje?

Odpor je jednou z nejzákladnějších a nejdůležitějších součástek v elektronice. Setkáváme se s ním ve většině elektronických obvodů, a přestože jeho funkce může na první pohled vypadat jednoduše, hraje klíčovou roli v regulaci proudění elektrické energie. V tomto článku se podíváme na to, co je odpor, jak funguje a proč je tak důležitý v elektronice.

Co je odpor

Odpor, často označovaný symbolem „R“, je elektronická součástka, která omezuje tok elektrického proudu v obvodu. Jeho hlavním úkolem je zajistit, aby proud proudil obvodem kontrolovaně, což pomáhá chránit citlivé součástky a umožňuje správnou funkci celého zařízení. Míra odporu se měří v ohmech (Ω) a vyjadřuje, jak velký odpor klade součástka proti proudění elektrického proudu.

Jak odpor funguje

Základní princip fungování odporu spočívá v tom, že snižuje množství elektrického proudu, který může projít obvodem. Když se proud setká s odporem, část jeho energie se přemění na teplo, což vede k poklesu napětí a regulaci množství proudu, který může pokračovat dál. Tento jev je popsán Ohmovým zákonem, který říká, že napětí (V) je přímo úměrné proudu (I) a odporu (R) podle rovnice: V = I * R

Tento vztah umožňuje inženýrům a technikům přesně vypočítat, jaký odpor je potřeba k dosažení požadovaného proudu v obvodu.

Typy odporů

Existuje několik typů odporů, které se liší materiálem, konstrukcí a použitím. Mezi nejčastější typy patří:

• Pevné odpory Mají pevně danou hodnotu odporu, která se nemění. Jsou nejběžnější a používají se ve většině obvodů.

Ukázka klasického odporu

• Proměnné odpory (potenciometry) Jejich hodnota odporu může být nastavena manuálně, což umožňuje regulaci napětí nebo proudu v obvodu.

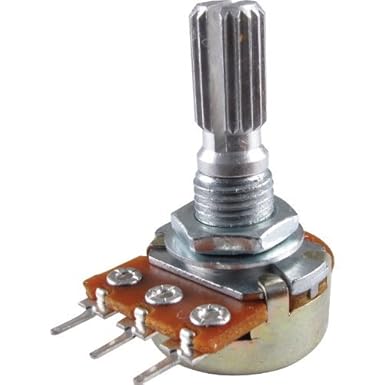

Ukázka odporu typu potenciometr

• Termistory Odpory, jejichž hodnota se mění v závislosti na teplotě. Používají se například v teplotních senzorech.

Ukázka odporu typu termistor

• Fotorezistory Hodnota odporu je dána množstvím světla, které proudí na odpor.

Ukázka odporu typu fotorezistor

Použití odporů v praxi

Odpory mají široké využití v elektronických obvodech. Některé z nejčastějších aplikací zahrnují:

• Omezení proudu Odpory se často používají k omezení proudu, aby nedošlo k poškození citlivých komponent, jako jsou LED nebo tranzistory.

• Dělič napětí Dva nebo více odporů mohou být zapojeny do série, aby vytvořily dělič napětí, který rozdělí napětí na různých částech obvodu.

• Filtrace signálu V kombinaci s kondenzátory mohou odpory pomoci filtrovat nežádoucí frekvence v signálu, například v audio nebo rádiových obvodech.

Jak číst hodnotu odporu?

Odpory mají barevné proužky, které označují jejich hodnotu. Každý proužek představuje číslo podle barevného kódu a tyto čísla se spojují, aby vytvořily celkovou hodnotu odporu. Existuje několik online nástrojů a tabulek, které mohou pomoci při dekódování těchto barevných kódů.

Závěr

Odpor je základní, ale nepostradatelná součástka v elektronice. Ať už stavíte jednoduchý obvod nebo složitý elektronický systém, pochopení funkce a použití odporů je klíčové pro správný návrh a provoz. Díky své jednoduchosti a všestrannosti zůstává odpor jednou z nejčastěji používaných komponent v elektronice.
