Co je to teplovodivá pasta a proč je důležitá pro chlazení elektroniky

Teplo vodivá pasta, známá v angličtině také jako thermal paste nebo thermal compound, je speciální materiál používaný ke zlepšení tepelné vodivosti mezi dvěma povrchy. Nejčastěji se používá v elektronice, konkrétně při montáži procesorů, grafických karet a dalších elektronických komponentů, které vytvářejí teplo.

Proč je teplo vodivá pasta důležitá

Elektronické komponenty, jako jsou procesory, produkují během provozu značné množství tepla. Aby nedošlo k jejich přehřátí a poškození, je důležité toto teplo účinně odvádět. Teplo vodivá pasta slouží jako médium, které pomáhá přenést teplo z komponentu na chladič, odkud je teplo dále odváděno do okolního prostředí.

Bez teplo vodivé pasty by mezi povrchem procesoru a chladiče zůstaly mikroskopické vzduchové mezery. Vzduch je však špatný vodič tepla, což by výrazně snížilo účinnost chlazení. Teplo vodivá pasta tyto mezery vyplňuje a zajišťuje tak efektivnější přenos tepla.

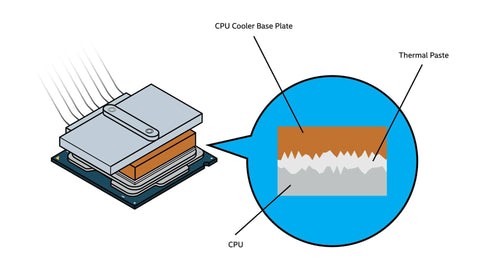

Ukázka výplně pasty mezi chladičem a procesorem

Jak teplo vodivá pasta funguje

Teplo vodivá pasta je obvykle směsí keramických nebo kovových částic suspendovaných v silikonovém nebo polymerním základě. Tato směs má vysokou tepelnou vodivost, což znamená, že je schopna efektivně přenášet teplo z jednoho povrchu na druhý.

Pasta se nanáší na povrch, který je třeba chladit, obvykle mezi procesor a chladič. Po nanesení a utáhnutí chladiče se pasta rovnoměrně rozprostře a vyplní všechny nerovnosti mezi oběma povrchy, čímž se minimalizují tepelné ztráty.

Druhy teplovodivých past

Existuje několik typů teplovodivých past, které se liší složením, výkonem a způsobem použití:

• Keramické teplovodivé pasty Obsahují keramické částice, jako je oxid zinečnatý nebo oxid křemičitý. Tyto pasty jsou obvykle cenově dostupné a mají dostatečnou tepelnou vodivost pro běžné použití.

• Kovové teplovodivé pasty Obsahují jemné částice kovů, jako je stříbro nebo měď. Tyto pasty mají vyšší tepelnou vodivost než keramické, ale jsou také dražší. Jejich nevýhodou může být elektrická vodivost, což vyžaduje opatrnost při aplikaci.

• Kapalné kovové pasty Tyto pasty jsou na bázi kapalných kovů a nabízejí vynikající tepelnou vodivost. Jsou ideální pro náročné aplikace, jako je přetaktování procesorů, ale jejich aplikace vyžaduje velkou opatrnost, protože jsou vysoce vodivé a mohou způsobit zkrat elektroniky.

Jak správně aplikovat teplo vodivou pastu

Aplikace teplo vodivé pasty je klíčová pro dosažení optimálního chlazení. Zde je několik základních kroků:

• Příprava povrchu Před aplikací pasty je nutné oba povrchy důkladně očistit, aby se odstranily zbytky staré pasty, prach nebo jiné nečistoty.

• Nanesení pasty Na střed povrchu procesoru naneste malé množství pasty. Obvykle stačí množství o velikosti hrášku.

• Připevnění chladiče Pomalu připevněte chladič na procesor a rovnoměrně utáhněte šrouby, aby se pasta rovnoměrně rozprostřela.

Ukázka nanešeného ideálního množství teplovodivé pasty

• Kontrola rozprostření V případě potřeby můžete chladič zvednout a zkontrolovat, zda se pasta rovnoměrně rozprostřela. Pokud ne, aplikujte novou vrstvu. Ovšem nadzvednutí a podívání se jak dobře je teplo vodivá pasta nanesena naruší tepelný přenos, proto pokud pastu nevyměníte a chladič upevníte zpět, může docházet k horšímu přenosu tepla.

Proto se doporučuje nanést novou vrstvu teplo vodivé pasty.

Závěr

Teplo vodivá pasta je zásadní pro efektivní chlazení elektronických komponentů. Její správná aplikace zajišťuje, že teplo je efektivně odváděno z procesoru nebo jiných zařízení, což prodlužuje životnost a zlepšuje výkon. Ať už se jedná o běžné používání počítače nebo náročné přetaktování, kvalitní teplo vodivá pasta je investicí, která se vyplatí.
