Naučte se pájet - základní vybavení, bezpečnost a praktické rady

Pájení je nepostradatelnou dovedností pro každého, kdo se zabývá elektronikou, opravami a různými DIY projekty. V tomto článku se zaměříme na základy pájení, představíme si potřebné nástroje a poradíme, jak dosáhnout co nejlepších výsledků.

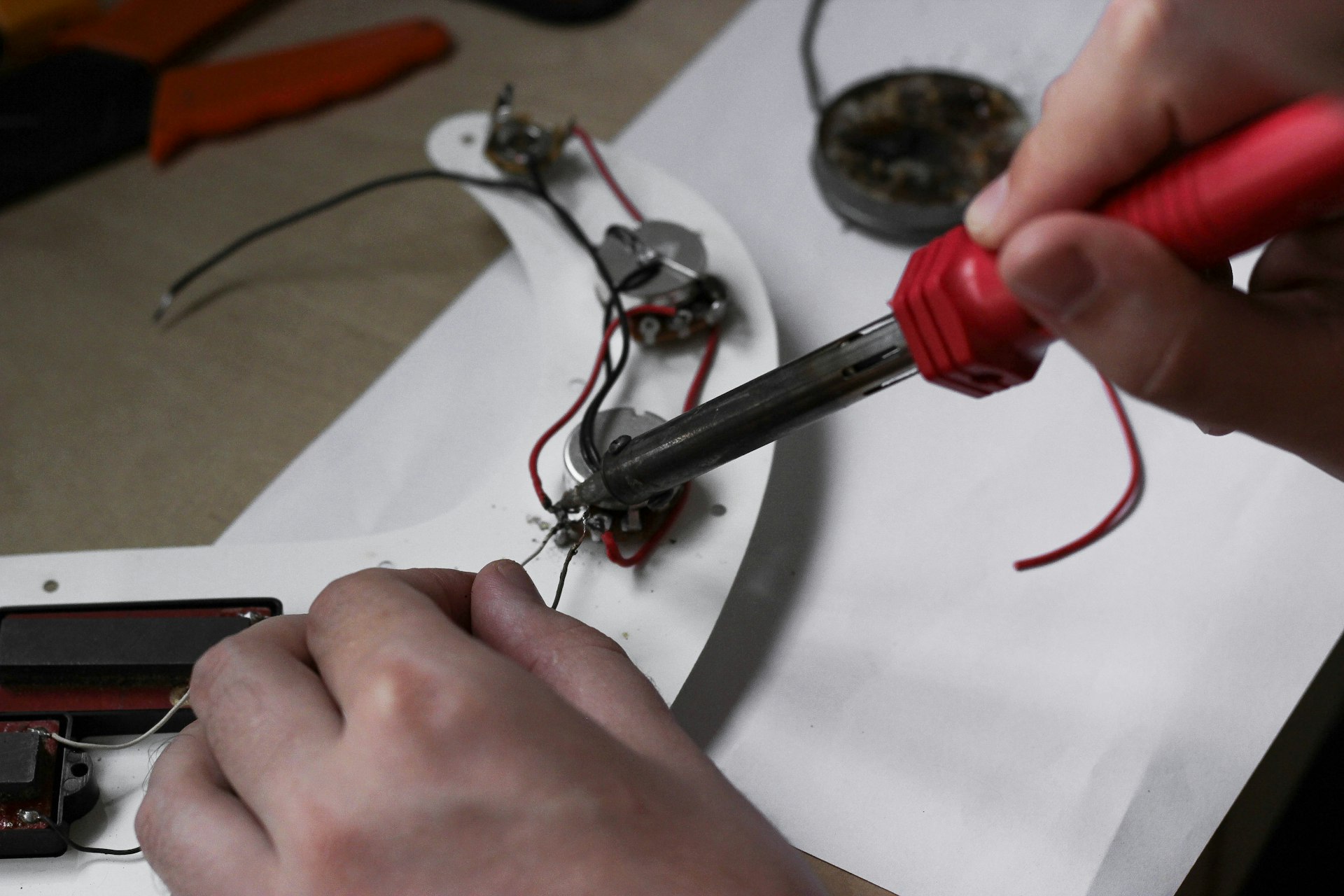

Ukázka pájení [1]

Co budete potřebovat

• Pájecí stanice nebo pájka s regulací teploty Pro začátečníky je nejlepší pájka s regulací teploty. Umožňuje přesné nastavení teploty a zajišťuje větší kontrolu nad pájeným spojem.

• Cín / pájka Nejčastěji se používá bezolovnatý cín (např. slitina cínu a mědi). Pozor na obsah tavidla – usnadňuje práci a zvyšuje kvalitu spoje.

• Tavidlo (flux) Pokud používáte pájku bez integrovaného tavidla, můžete si pomoci samostatným tavidlem. Odstraní oxidaci a zajistí, že se cín na spoji dobře rozteče.

• Odsávačka cínu nebo knot Hodí se k odstranění přebytečného cínu a k opravám chybných spojů.

• Pinzeta nebo třetí ruka Slouží k pevnému uchycení součástek během pájení.

• Ochranné pomůcky Základem jsou brýle a dobře větrané pracoviště. Vyvarujete se tak vdechování výparů a zranění při prasknutí kapky cínu.

Jak na to krok za krokem

• Příprava pracoviště

  • Zapněte páječku a nastavte vhodnou teplotu (pro bezolovnatý cín se nejčastěji používá cca 350–380 °C).
  • Ujistěte se, že máte dostatek prostoru na manipulaci a dobré světlo.

• Čištění

  • Odstraňte zbytky starého cínu a nečistoty z plošky na desce i ze součástky.
  • Špičku páječky očistěte houbičkou nebo ocelovou vlnou určenou pro čištění pájecích hrotů.

• Nanesení tavidla (pokud je potřeba)

  • Pokud používáte pájku bez tavidla nebo máte vysoce oxidované kontakty, přidejte kapku tavidla na pájené místo.

• Zahřátí spoje

  • Hrot páječky přiložte ke spoji a chvíli vyčkejte, dokud se ploška i vývod součástky nezahřejí.
  • Vyvarujte se zbytečnému tlaku, aby nedošlo k poškození plošek.

• Přidání cínu

  • Cín přidávejte nikoli na hrot, ale na zahřátou plošku a vývod součástky, aby se roztekl a vytvořil tak správně spojené místo.
  • Stačí malé množství – spoje bývají lepší, když není přítomno tolik cínu.

• Dokončení a kontrola

  • Po nanesení dostatečného množství cínu hrot pájky odeberte a nechte spoj ztuhnout (vychladnout).
  • Zkontrolujte, zda je spoj lesklý a hladký. Jestliže je nerovný nebo matný, opatrně spoj opět nahřejte a přidejte další tavidlo či minimální množství cínu.

Tipy pro kvalitní spoje

• Používejte vhodnou teplotu
  Příliš nízká teplota vede k nedokonalým spojům, příliš vysoká poškozuje součástky a plošky na desce.

• Nepodceňujte roli tavidla
  Tavidlo zajišťuje odstraňování oxidů a pomáhá cínu dobře zatéct. Vždy si zkontrolujte, zda pájka obsahuje tavidlo nebo použijte samostatné.

• Dbejte na čistotu
  Jak pájené plochy, tak hrot pájky by měly být vždy čisté. Zbytky starého cínu či nečistot negativně ovlivňují kvalitu spoje.

• Buďte rychlí a přesní
  Delší zahřívání může poškodit desku či součástku. Učte se pracovat efektivně a minimalizovat dobu zahřívání.

Bezpečnost především

• Ochranné pomůcky: používejte ochranné brýle a zajistěte dobré odvětrání, abyste nevdechovali pájecí výpary.
• Opatrnost s teplotou: hrot páječky je extrémně horký a snadno se jím můžete popálit.
• Nepájejte v uzavřených prostorech: výpary z cínu a tavidla mohou být toxické.
• Po práci očistěte pracovní plochu a umyjte si ruce.

Závěr

Pájení je dovednost, kterou lze časem vybrousit téměř k dokonalosti. Nelekejte se prvních nepovedených pokusů a věnujte dostatek času nácviku. Důležitá je správná technika, čistota, vhodná teplota a používání kvalitních materiálů. S těmito tipy by mělo být pájení mnohem snazší a výsledky vypadat profesionálně.
