Jak vytisknout pevné mechanické součástky na 3D tiskárně

3D tisk už dávno není jen doménou hobby projektů a dekorativních předmětů. S rostoucí kvalitou materiálů a tiskových technologií je dnes možné vytvářet funkční mechanické součástky pro praktické použití. V tomto článku se podíváme na klíčové faktory, které ovlivňují kvalitu, pevnost a životnost mechanických dílů vytištěných na 3D tiskárně.

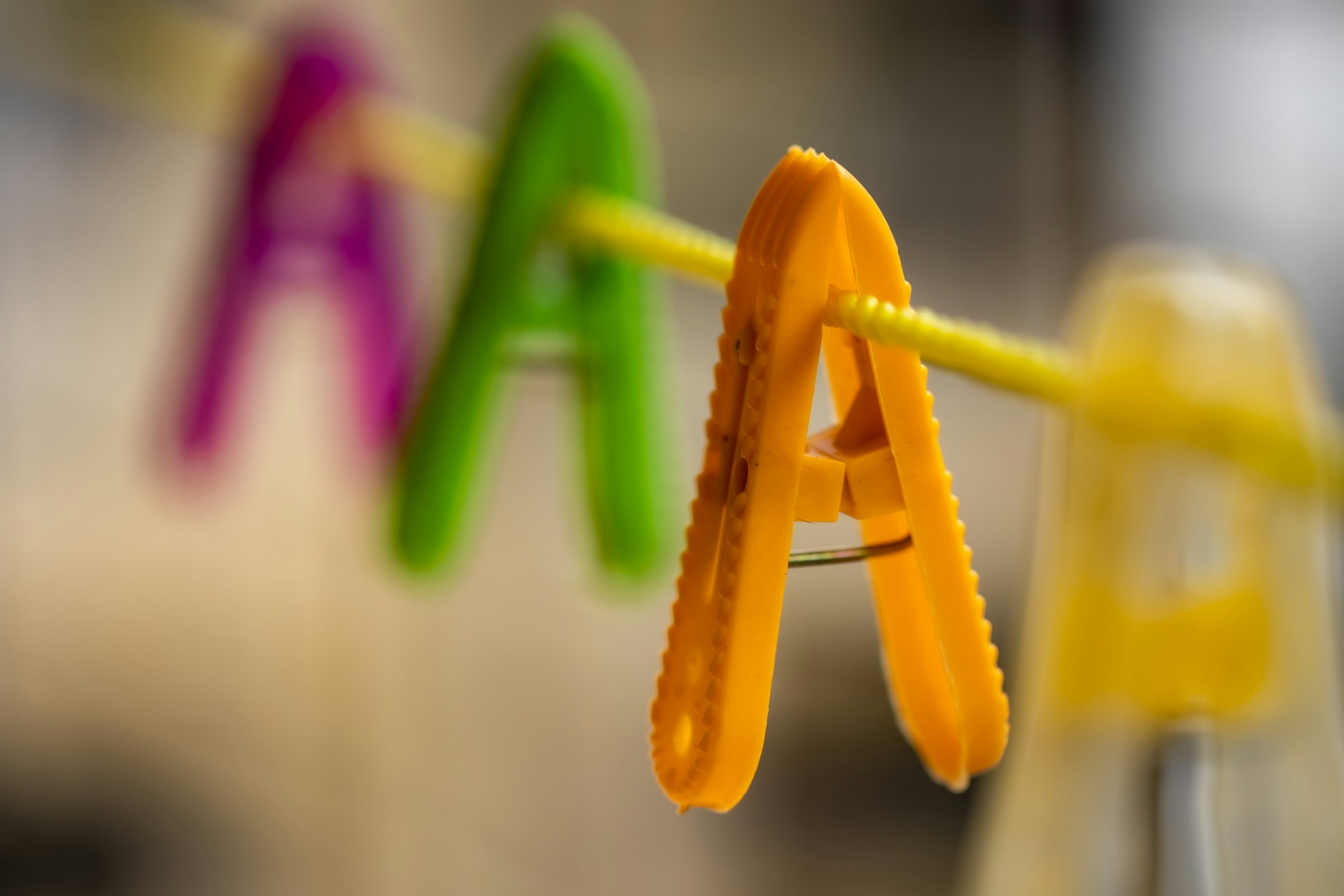

Ukázka vytištěných kolíčků [1]

Volba materiálu

Materiál je zásadním faktorem, který ovlivňuje pevnost a mechanické vlastnosti výtisku. Zde jsou některé běžné materiály vhodné pro funkční díly:

• PLA – snadný na tisk, ale křehký a méně odolný vůči teplotám.
• PETG – dobrá kombinace pružnosti, pevnosti a chemické odolnosti.
• ABS – vyšší odolnost vůči nárazům a teplotám, ale náročnější na tisk.
• Nylon – extrémně pevný a odolný proti opotřebení, ideální pro ozubená kola a ložiska.
• PC (Polykarbonát) – velmi pevný a tepelně odolný, ale obtížný na tisk.
• TPU/TPE – flexibilní materiál vhodný pro tlumení nárazů a těsnění.

Optimalizace designu pro 3D tisk

Během navrhu mechanických dílů pro 3D tisk platí několik důležitých pravidel:

• Vyhněte se ostrým rohům – zaoblení rohů snižuje riziko praskání.
• Používejte výztužné žebrování – pomůže zvýšit pevnost při zachování nízké hmotnosti.
• Minimalizujte převisy – pokud je to možné, vyhněte se úhlům nad 45°, jinak budete potřebovat podpěry.
• Orientace vrstvení – mechanické zatížení by mělo být kolmé na vrstvy, protože mezi vrstvami je tisk nejslabší.

Nastavení tiskárny pro maximální pevnost

Aby byly mechanické díly co nejpevnější, je třeba správně nastavit tiskové parametry:

• Výška vrstvy: Nižší vrstvy (0.1–0.2 mm) zlepšují spojení mezi vrstvami.
• Výplň: Min. 40–60 % výplně u zatěžovaných dílů. Pro extrémní pevnost použijte hustotu 80–100 %.
• Vzorec výplně: Trojúhelníková nebo gyroidní výplň poskytuje nejlepší pevnost a pružnost.
• Počet perimetrů: Min. 3–5 perimetrů (shells) pro zvýšení pevnosti.
• Rychlost tisku: Pomalý tisk (30–50 mm/s) zajistí lepší spojení vrstev.
• Teplota tisku: Důležité pro správnou adhezi vrstev, vždy nastavte dle doporučení výrobce filamentu.

Post-processing pro lepší pevnost

Po tisku lze mechanické díly dále upravit, aby byly pevnější a odolnější:

• Tepelné žíhání (annealing) – PLA lze zahřát na ~60 °C po dobu několika hodin, čímž se zvýší jeho pevnost.
• Acetonové vyhlazování (pro ABS) – nejen že vyhlazuje povrch, ale také zlepšuje spojení vrstev.
• Mechanické úpravy – Broušení, vrtání a lepení mohou vylepšit přesnost a odolnost dílů.

Testování a zátěžové zkoušky

Než začnete používat 3D tištěnou součástku v reálném nasazení, je dobré ji otestovat:

• Kontrola rozměrů – Digitální posuvné měřítko pomůže ověřit přesnost.
• Zátěžová zkouška – Otestujte mechanickou pevnost simulací reálného zatížení.
• Únavové testy – Pokud se díl bude často pohybovat (např. panty, ozubená kola), proveďte cyklické testy.

Závěr

3D tisk mechanických součástek vyžaduje správnou kombinaci materiálu, designu, nastavení tiskárny a post-processingu. Pokud dodržíte uvedené rady, můžete vytvořit pevné, funkční a spolehlivé díly pro širokou škálu aplikací – od prototypování až po finální výrobky.
